變頻便攜式X射線DR成像系統(AL-DR-250A)

系統性能及特點

◆穿透能力強，能檢測樣品范圍更廣

◆成本低

◆友好用戶界面，操作簡單

◆可輕松連接到三腳架或定制的固定工具上

◆不含有害或危險物質，無需擔心運輸問題。

◆最大能量：300kV

◆其他可選配型號為100kV,160kV,200kV,250kV等

◆管電流：5mA

◆焦點尺寸2.5mm x 2.5mm

◆射線輻射角度：40°

◆靈敏度：≤1.5%

◆探測器類型：非晶硅（專為變頻X射線機定制）

◆探測器有效成像范圍：35x21cm

◆探測器像素間距：140μm

◆空間分辨率：3.6LP/mm

◆A/D轉換：16位

◆出圖時間（有線/無線）：1秒/2.5秒

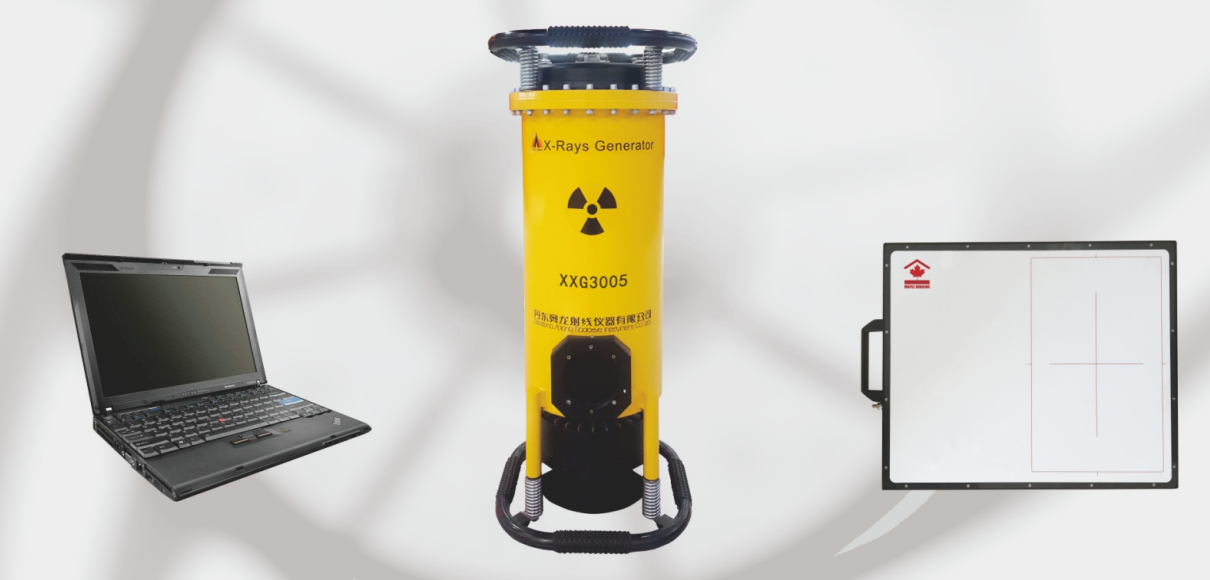

系統組成

◆變頻式X光機

◆數字平板探測器

◆圖像處理系統

◆夾具套裝

軟件主要功能

◆尺寸測量、圖片存儲、圖片查詢、圖像放大、縮小

◆偽彩色、灰度級變換、亮度/對比度調節

◆圖像增強、圖像銳化

◆圖像打印、用戶管理、參數設定、退出系統等

◆軟件環境windows7

◆具有多幅圖像的存儲和調出功能，圖像可以保存

◆對被測工件的缺陷幾何測量功能

◆窗口窗位技術

◆邊緣增強及負像功能

數字成像與膠片成像優勢對比

1、成像速度：

1.1膠片成像需要一定長的曝光時間累積以達到理想的灰度值，X光底片還需要經過較長時間暗室沖洗過程，才能在觀片燈下進行評片作業；

1.2數字成像采用高分辨率平板探測器，經過很短時間曝光后實時即可顯示被檢工件圖像，根據圖像狀態，隨時調整射線劑量，快速得到所需要的理想圖像；

2、輻射安全：

2.1膠片成像需要曝光時間較長，對于周圍輻射安全帶來長時間隱患；

2.2快速獲得理想圖像后就可以關閉X光機或啟動光柵保護，對周圍環境輻射傷害很??；

3、設備成本：

3.1膠片成像在檢測過程中需要大量的工業膠片，化學藥劑，以及配套沖洗、評片設備等；膠片完成后還需要空間和人力加以存儲，配套作業成本很大；

3.2數字成像直接顯示圖像在電腦中，并且設備配置大容量硬盤，完成的圖像可以進行保存，在檢測過程中無需其他損耗件，一次性投入；

4、圖像后處理：

4.1膠片成像的評片對于評片人員的資歷(RT-Ⅱ證以上人員)要求較高，有長期從事此類工作者方可勝任，底片評價也易于受到工作人員狀態的影響；

4.2數字成像是通過一系列的計算機算法，將圖像的各項指標量化。數字成像的影像可以通過專業軟件進行后處理，編輯等多項操作，簡單易懂。
