便攜式X射線DR成像系統

系統性能及特點

◆外形小巧便攜，同時具備顯著穿透能力

◆全部配件可放置在一個包裝內，非常便攜

◆成本低，大大節省人力和時間成本

◆友好用戶界面，操作簡單

◆可輕松連接到三腳架或定制的固定工具上

◆輻射劑量小，安全可靠

◆不含有害或危險物質，無需擔心運輸問題。

◆最大能量：270kV

◆其他可選配型號為XRS-3、XR150(150kV)、XR200(150kV)、XRS-4(370kV)

◆輸出劑量：最大4.0 mR/脈沖，最小2.6mR/脈沖，距離射線源12英寸出測量

◆脈沖率：常規15脈沖/秒

◆X射線源尺寸：3mm

◆X射線脈沖寬度：50納秒

◆探測器類型：非晶硅

◆探測器有效成像范圍：35x43cm

◆探測器像素間距：140μm

◆空間分辨率：3.6LP/mm

◆A/D轉換：16位

◆出圖時間（有線/無線）：1秒/2.5秒

系統組成

◆脈沖式X光機

◆數字平板探測器

◆數字圖像處理系統

◆專用工裝

◆設備專用拖箱

軟件主要功能

◆尺寸測量、圖片存儲、圖片查詢、圖像放大、縮小

◆偽彩色、灰度級變換、亮度/對比度調節

◆圖像增強、圖像銳化；

◆圖像打印、用戶管理、參數設定、退出系統等

◆軟件環境windows7

◆具有多幅圖像的存儲和調出功能，圖像可以保存

◆對被測工件的缺陷幾何測量功能

◆窗口窗位技術

◆邊緣增強及負像功能

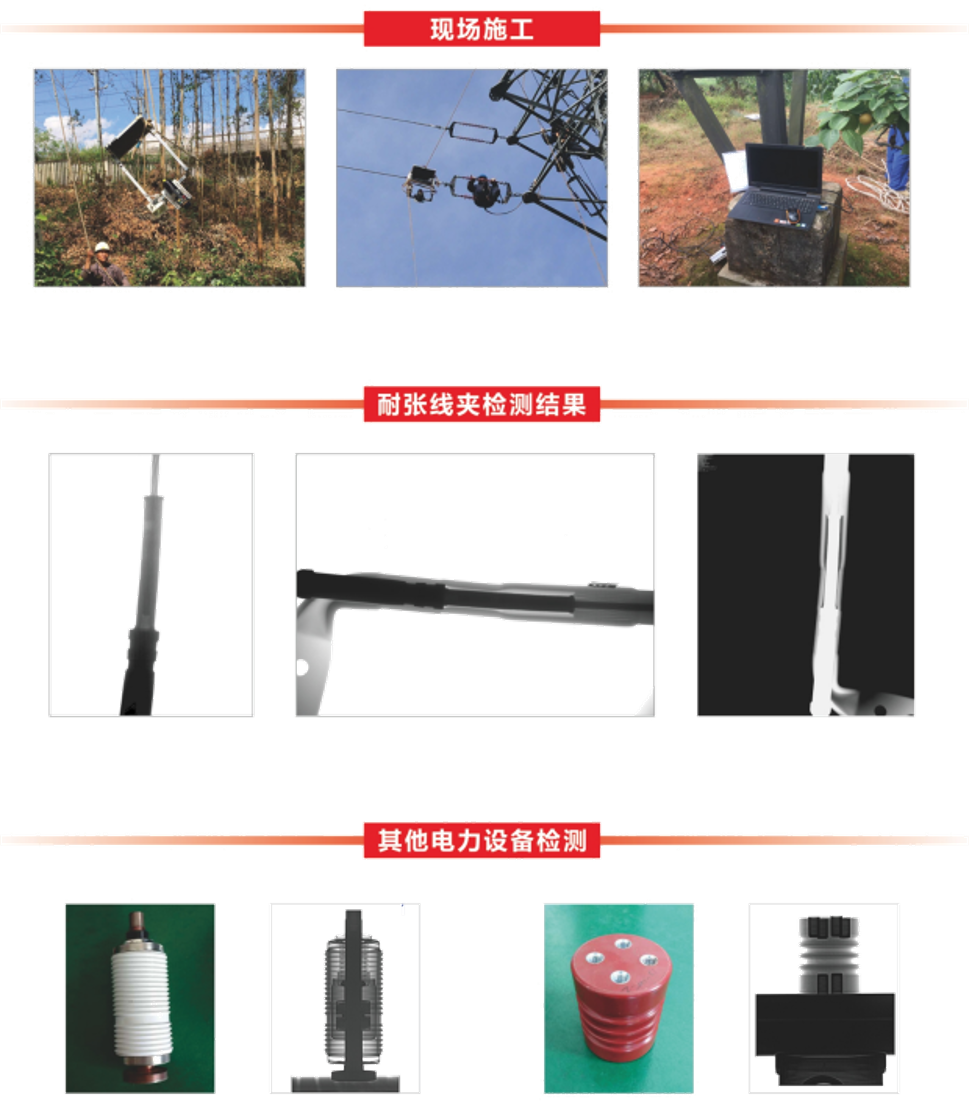

應用領域——電力檢測

◆ 耐張線夾X光探傷檢測 ◆輸電線路金具X光探傷檢測

◆ 電力金具X光探傷檢測 ◆三跨線路耐張線夾探傷

◆ 接續管X光探傷檢測 ◆GIS設備內部檢測
