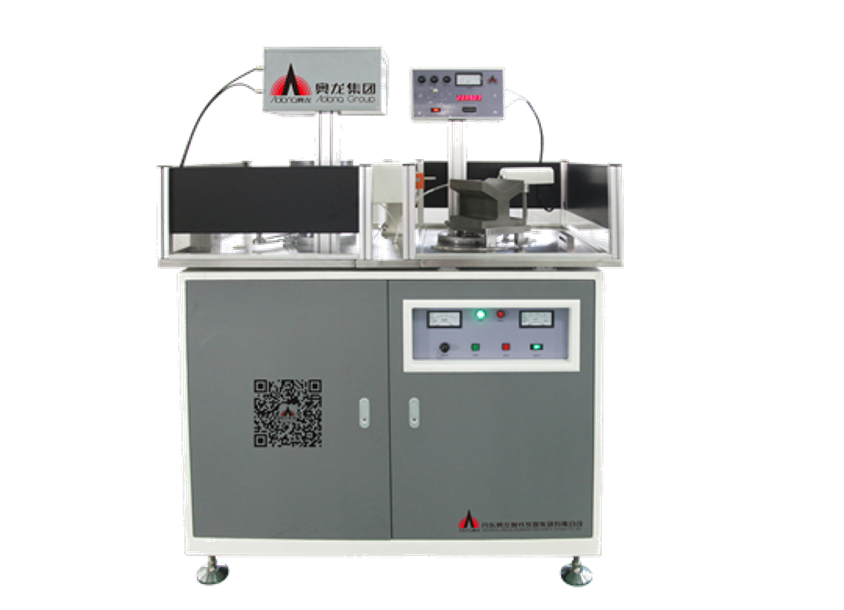

YX-2H8A嵌入式X射線晶體定向儀

產品特點

YX-2H8A 嵌入式晶體定向儀是我公司根據客戶生產工藝的需要而研發的新型雙工作臺定向儀，主要用于硅單晶藍寶石等晶體的角度測量，一側樣品臺采用V形槽設計，可為直徑2~8英寸長度300mm的晶棒做端面角度測量，另一側可做晶棒的OF面的角度測量，還可以測2~8英寸晶片端面角度測量，可測重量為1~50公斤，人性化的設計使設備更合理。

技術指標

● 輸入電源：?jiǎn)蜗嘟涣麟妷?20V，50Hz，0.5Kw

● X 射線管：銅靶，風冷。管電壓：30Kv，管電流：0~5mA

● 計 數 器：蓋革計數管

● 時間常數：0.1、0.4、3秒三檔

● 測角范圍：θ= -5°~+55°， 2θ= -10°~+110°

● 角度讀數：刻度環上標出最小讀數為：2θ：1°，θ：1°

● 數字顯示：度、分、秒

● 最小讀數：1"

● 角度調整：數字顯示可設置在任意角度上

● 狹 縫：4’、5’、6’

● 光 閘：手動

● 顯 示：數字角度顯示

● 綜合精度：±30"

● 外形尺寸：1160mm（長）×700mm（寬）×1380mm（高）

● 重 量：170Kg
